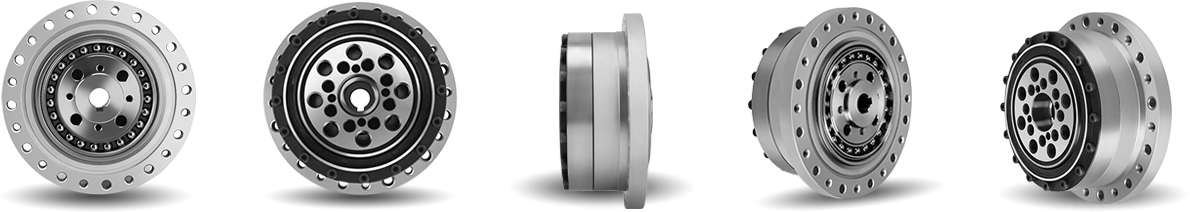

FSG系列諧波減速器其柔輪為杯形標準筒結構,是為高轉矩客戶研發的新品,扭矩承載能力比FSS系列提示30%以上,使用壽命提高43%以上,追求高負載容量,高可靠性。
安裝方式:
一般采用剛輪端固定,柔輪端輸出的連接方式使用。
產品特點:
1、杯型結構
2、緊湊簡潔的設計
3、無齒隙
4、輸入輸出同軸
5、優良的定位精度和旋轉精度

型號  | 速比  | 輸入2000r/min時的額定轉矩  | 起動停止時的容許峰值轉矩  | 平均負載轉矩的容許最大值  | 瞬間容許最大轉矩  | 容許最高輸入轉速(脂潤滑)  | 容許平均輸入轉速(脂潤滑)  | 背隙  | 重量 | 設計壽命  | ||||
Nm  | kgfm  | Nm  | kgfm  | Nm  | kgfm  | Nm  | kgfm  | r/min  | r/min  | Arc Sec  | kg | Hour  | ||
14  | 50  | 7  | 0.7  | 23  | 2.3  | 9  | 0.9  | 46  | 4.7  | 8500  | 3500  | ≤20  | FSG-I/II:0.51 | 10000  |
80  | 10  | 1.0  | 30  | 3.1  | 14  | 1.4  | 58[1]  | 5.9[1]  | 15000  | |||||
100  | 10  | 1.0  | 36  | 3.7  | 14  | 1.4  | 58[1]  | 5.9[1]  | 15000  | |||||
120  | 10  | 1.0  | 36  | 3.7  | 14  | 1.4  | 58[1]  | 5.9[1]  | 15000  | |||||
17  | 50  | 21  | 2.1  | 44  | 4.5  | 34  | 3.4  | 91  | 9  | 7300  | 3500  | ≤20  | FSG-I/II:0.67 | 10000  |
80  | 29  | 2.9  | 56  | 5.7  | 35  | 3.6  | 109[1]  | 11[1]  | 15000  | |||||
100  | 31  | 3.2  | 70  | 7.2  | 51  | 5.2  | 109[1]  | 11[1]  | 15000  | |||||
120  | 31  | 3.2  | 70  | 7.2  | 51  | 5.2  | 109[1]  | 11[1]  | 15000  | |||||
20  | 50  | 33  | 3.3  | 73  | 7.4  | 44  | 4.5  | 127  | 13  | 6500  | 3500  | ≤20  | FSG-I/II:0.96 | 10000  |
80  | 44  | 4.5  | 96  | 9.8  | 61  | 6.2  | 165  | 17  | 15000  | |||||
100  | 52  | 5.3  | 107  | 10.9  | 64  | 6.5  | 191  | 20  | 15000  | |||||
120  | 52  | 5.3  | 113  | 11.5  | 64  | 6.5  | 191  | 20  | 15000  | |||||
160  | 52  | 5.3  | 120  | 12.2  | 64  | 6.5  | 191  | 20  | 15000  | |||||
25  | 50  | 51  | 5.2  | 127  | 13  | 72  | 7.3  | 242  | 25  | 5600  | 3500  | ≤20  | FSG-I/II:1.46 | 10000  |
80  | 82  | 8.4  | 178  | 18  | 113  | 12  | 332  | 34  | 15000  | |||||
100  | 87  | 8.9  | 204  | 21  | 140  | 14  | 369  | 38  | 15000  | |||||
120  | 87  | 8.9  | 217  | 22  | 140  | 14  | 395  | 40  | 15000  | |||||
32  | 50  | 99  | 10  | 281  | 29  | 140  | 14  | 497  | 51  | 4800  | 3500  | ≤20  | FSG-I/II:3.11 | 15000  |
80  | 153  | 16  | 395  | 40  | 217  | 22  | 738  | 75  | 15000  | |||||
100  | 178  | 18  | 433  | 44  | 281  | 29  | 841  | 86  | 15000  | |||||
120  | 178  | 18  | 459  | 47  | 281  | 29  | 892  | 91  | 15000  | |||||
40  | 50  | 178  | 18  | 523  | 53  | 255  | 26  | 892  | 91  | 4000  | 3000  | ≤20  | FSG-I:4.60 | 10000  |
80  | 268  | 27  | 675  | 69  | 369  | 38  | 1270  | 130  | 15000  | |||||
100  | 345  | 35  | 738  | 75  | 484  | 49  | 1400  | 143  | 15000  | |||||
120  | 382  | 39  | 802  | 82  | 586  | 60  | 1510[1]  | 154[1]  | 15000  | |||||
[1] 瞬間容許最大轉矩值受到輸出端連接螺釘?shù)膫鲃愚D(zhuǎn)矩限制
● 為高扭矩型諧波減速器,扭矩承載能力比LSS系列提升30%以上,使用壽命提高43%

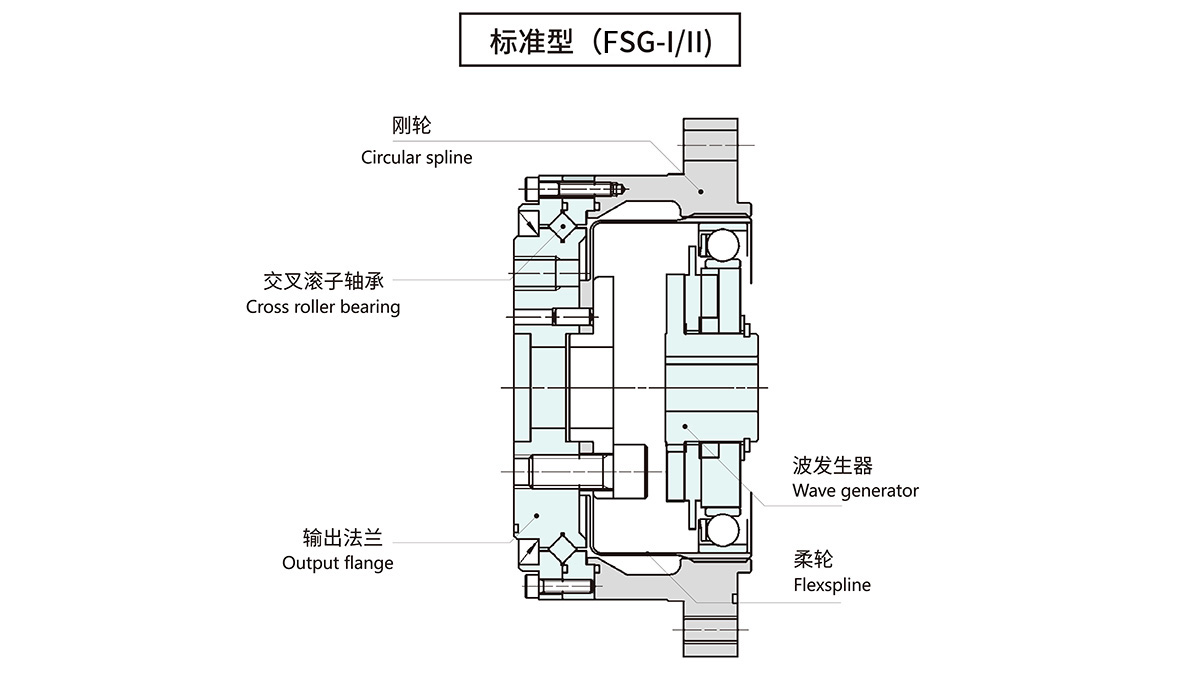

● 柔輪為杯形標準筒結構,配合高剛性滿滾子十字交叉軸承
● FS齒型設計, 自研CMP熱處理工藝,1um軌跡精磨
● 結構設計緊湊簡潔,無齒隙,電機直連,安裝便利
● 輸入輸出同軸
● 優良的定位精度和旋轉精度
A:
可以。不管是尺寸, 材質, 還是應用場景,我司支持非標全方案定制, 工程師快速響應并提供解決方案和定制化圖紙。
A:
我司采用超高強度中低碳合金剛材質, 高剛性滿滾子十字交叉軸承,可用于直接支撐外部負載,具有高機能性、高速化、高轉矩等優點。
A:
有。我司提供免費電子版樣冊和紙質版樣冊。如有需要, 請撥打全國服務熱線: 400-969-0600
A:
我司選用減速器專用油脂, 具有良好的低溫啟動性能和抗氧化、抗級壓能力, 抑制噪音, 良好的油脂流動性, 可提高減速器壽命內的連續工作能力。
A:
可以??蛻艨梢赃x擇購買標品或者非標樣品進行測試, 我司提供全程技術指導; 體量客戶或者特別項目, 我司均可免費提供樣品測試。
A:
我司現貨下單后24小時內可發貨; 非標定制產品, 雙方確認圖紙后3-5周可交付發貨。
A:
是的。我司擁有30,000平方米標準廠房,在浙江、蘇州、南京等地設立多個產品研發中心, 研發工程師團隊70人以上, 并獲得國家高新技術企業、國家級專精特新“小巨人”企業、省級高新技術企業研發中心等榮譽。
A:
1年質保, 終身維護。質保期內產品如出現故障或質量問題, 我司均提供免費更換; 如有需要, 也可提供技術工程師現場服務。
A:
可以。來福擁有成熟的解決方案團隊和經驗,接受客戶對關節模組在功率、扭矩、減速比、尺寸等不同方面上的定制要求, 為其提供高效專業的定制解決方案。
A:
1、模組長時間過載使用,建議選擇更大規格的模組
2、模組故障:電機磁鋼脫落后摩擦生熱;電機繞組損壞導致電機過熱;更換模組
3、減速機運行有異常;更換模組
